Při výměně starého rádia za moderní Android rádio je důležité správně zapojit všechny potřebné konektory, aby rádio mohlo plně fungovat. Tento článek se zaměří na klíčové konektory, které je třeba zapojit, a poskytne krok za krokem návod, jak na to.

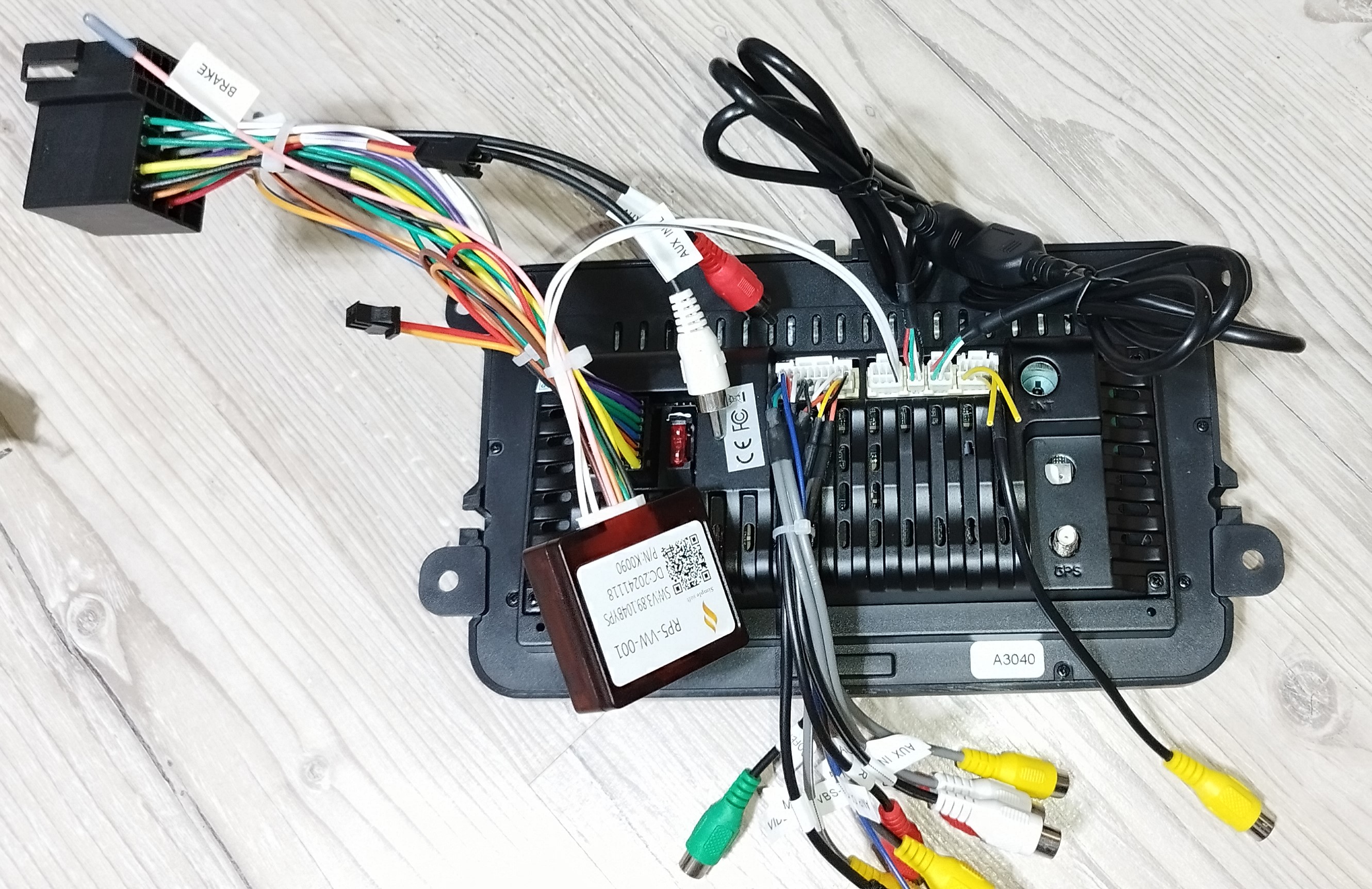

Zapojení Nového Android Rádia

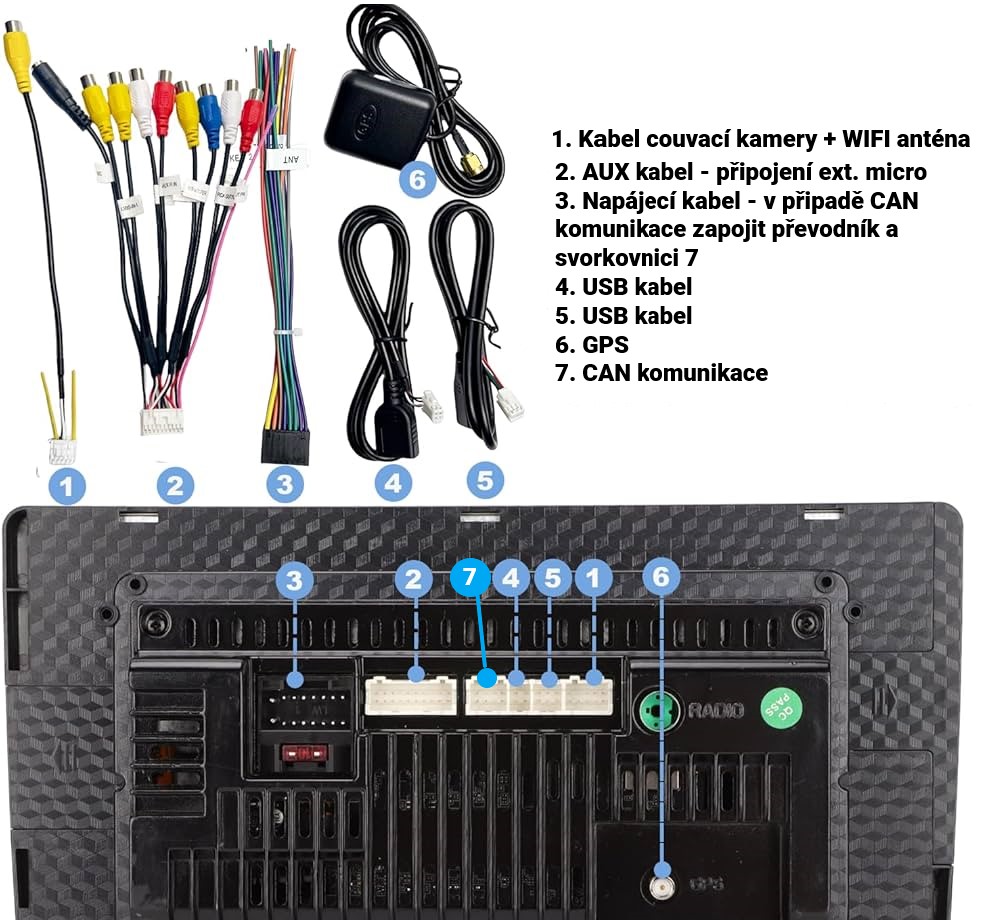

1. Couvací kamera + WIFI: Kabel má vstup (cinch) pro vstup na couvací kameru, současně v tomto konektoru jsou 2 vodiče které jsou anténa WIFI - proto vždy zapojovat i když couvací kamera není dopojena
2. AUX: Slouží na připojení ext. mikrofonu, video vstupu a výstupu, audio vstupu a výstupu

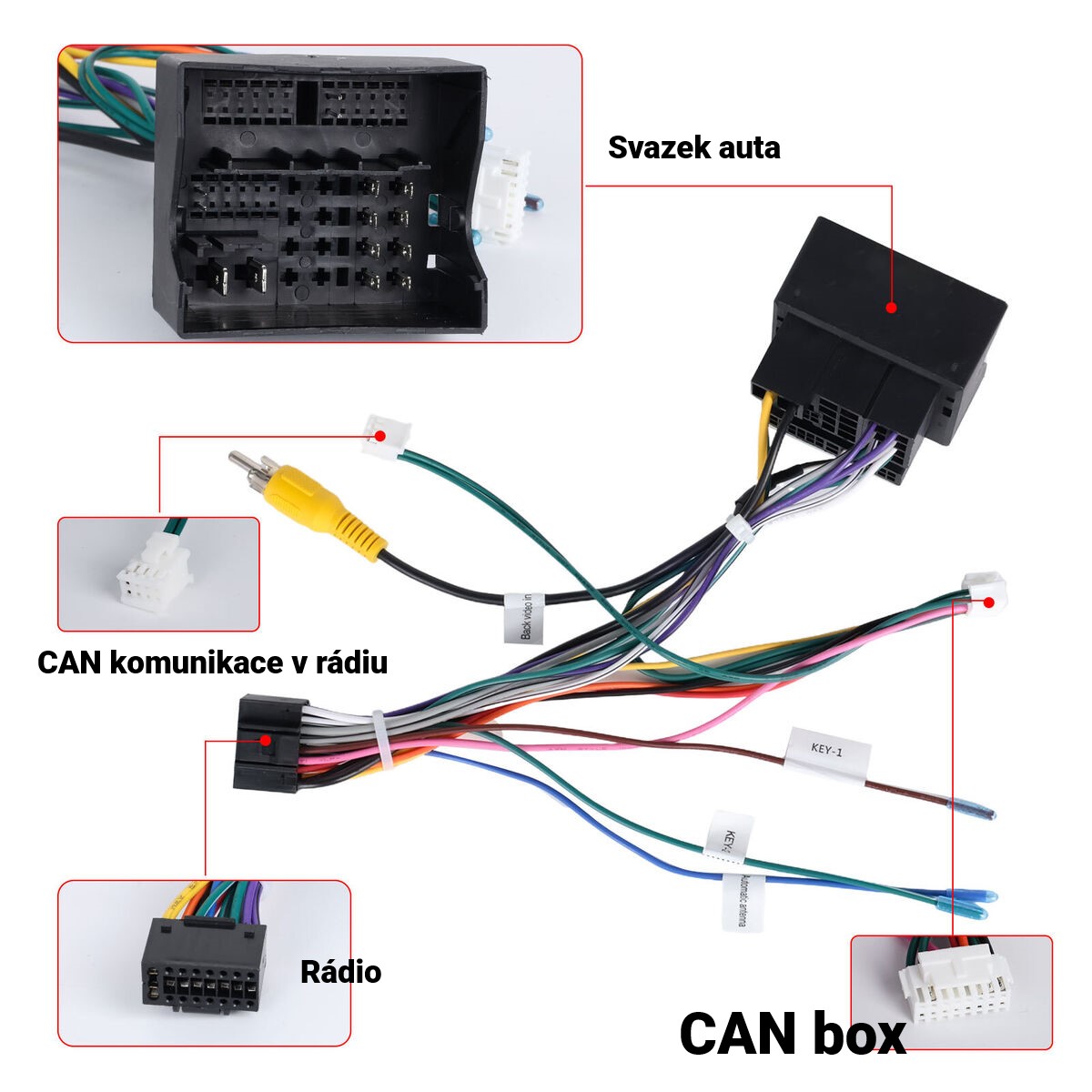

3. Napájení (Power): Napájecí kabel je hlavní propoj mezi kabeláží vozu a rádiem, v případě CAN komunikace musí být rozpojená 2pin svorkovnice s červeným a oranžovým vodičem a musí být zapojen CAN box a CAN komunikace
4. USB: slouží pro externí zařízení jako Flash disky, kamery atd
5. USB: slouží pro externí zařízení jako Flash disky, kamery atd
6. GPS: Vnitřní anténa GPS je umístěna uvnitř vozu, anténa může být umístěna schovaná v palubní desce za rádiem nebo je možné umístit na palubní desku
7. CAN(pokud je k dispozici): V případě CAN je potřeba dopojit do rádia z napájecího kabelu
Kontrola a Finalizace
- Zkontrolujte všechny konektory: Ujistěte se, že všechny konektory jsou správně zapojeny a zajištěny.
Testování Rádia
- Zapněte rádio: Nastartujte auto a zapněte rádio. Zkontrolujte, zda fungují všechny funkce, jako je AM/FM, Bluetooth, GPS, AUX a další.
- Ověřete si že funguje CAN komunikace: Autorádio by mělo ukazovat otevřené dveře, přepnout na režim couvaní v případě zařazení zpátečky, ovl. na volantu ,....
V některých případech je dále nutné nastavit správný CAN protokol - více v tomto článku
Závěr
Instalace Android rádia může být snadná, pokud dodržíte správné postupy. Ujistěte se, že máte všechny potřebné nástroje a konektory připravené před tím, než začnete. V případě nejasností nebo komplikací je vždy dobré obrátit se na odborníka.
Pokud máte další otázky nebo potřebujete podrobnější informace k některému z kroků, neváhejte se zeptat!
